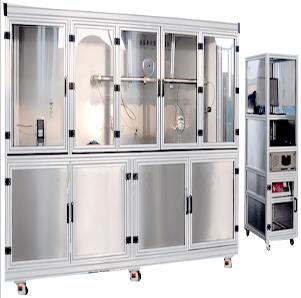

分级效率测试台
返回分享到
符合标准:
适用范围:
分级效率测试台适用于洁净室耗材生产企业、滤料生产企业、相关科研单位和计量所等企事业单位。
产品详细:
产品介绍:
分级效率测试台主要结构和走向,重要部件配置、功能及重要参数的设定、材料选用、数据处理、试验台主要验证项目等,均依据ISO-19713-1标准“道路车辆--内燃机及压缩机空气进气洁净装置”第一部分。
气溶胶制造参照了美国标准ANS/ASHRAE.2-1999,夹具制造参照欧洲标准EN1822。
适用范围:
该型产品适用于洁净室耗材生产企业、滤料生产企业、相关科研单位和计量所等企事业单位。
技术参数:
试验用气溶胶:
物质 :KCL固体粒子
粒径 :0.3um-10um
浓度 :可调(≥10um粒子浓度约为5000-10000J/L)
上、下游粒子计数器:
采样流量 :28.3L/min ±5%
粒径分档 :0.3um、0.5um、1um、3um、5um、10um
粒径分布误差 :示值浓度误差;另计数要求均符合国家JJF 1190-2009“尘埃粒子计数器校正规范”并在此基础上特别注重对大粒子(3um、5um、10um)的计量校正。
试验流量:
流量可调范围 :60L/min-150L/min(相当于滤速10cm/s-25cm/s)
流量精度 :≤±5%
流量稳定性 :≤±10%
过滤阻力测量
范围 :0-500Pa (其它范围请咨询定制)
精度 :≤±5%
重复性误差 :≤±5%
初始分级效率测量
适用范围 :中效、高效滤料
重复性误差 :≤±5%
试验台工作条件 :
电流:AC 220V 50Hz 功率:4KVA
气源:压缩空气 5-8kg/cm2
环境温度:10°-25° RH=70% 净化等级:1万级
占地面积:试验台尺寸:操作箱 600*600*1760;采样箱600*600*1760;气溶箱发生器箱 730*830*2800(l*w*h)单位:mm
滤料试样尺寸:试验台有效检测面积:100cm2圆形
试验台组成部分:
KCL气溶胶发生器
混合器
滤料上、下夹具
上、下游粒子等速采样器
上、下游粒子计数器
流量系统
电气、电脑控制系统
试验结果输出部分
风量-阻力并显示曲线
粒径-过滤效率并显示曲线
