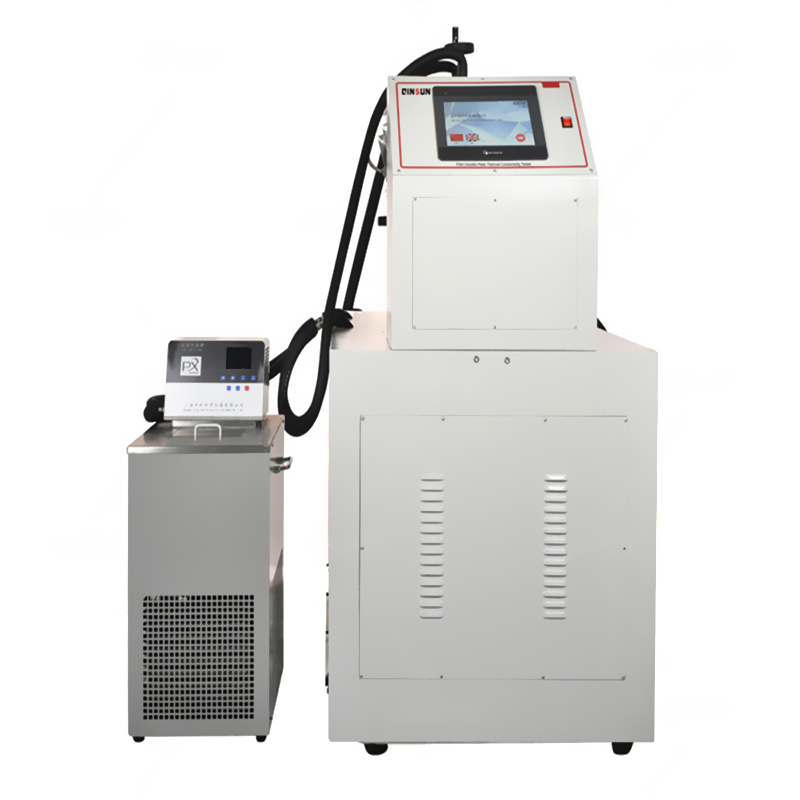

双平板导热系数测定仪工作原理
2024/10/22
标准集团(香港)有限公司作为一家集研发、制造、销售、培训、服务于一体的现代技术企业,致力于将更多检测仪器输送市场,提供纺织类、皮革类、燃烧类、汽车内外饰件、材料环境气候老化等等检测仪器,更可接受非标定制,购买前均可按照客户的要求进行针对性试验,确保所购仪器适用。
适用标准:
GB/T 10294-2008《绝热材料稳态热阻及有关特性的测定》
GB/T 3399-1982《塑料导热系数试验方法-护热平板法》
GB/T 10801.1-2002《隔热用聚苯乙烯泡沫塑料》中规定的聚氨酯硬泡材料导热系数的测量
GB/T 10801.2-2002《绝热用挤塑聚苯乙烯泡沫塑料(XPS》中规定的对挤塑聚苯乙烯泡沫塑料导热系数的测量
GB/T 3139-2005《纤维增强塑料导热系数试验方法》
GB/T 17794-2008《柔性泡沫橡塑绝热制品》
工作原理:
1.采用双试件测定装置,防护热板组:包括加热单元、冷却单元。
2.加热单元分为在中心的计量单元和由隔缝分开的环绕计量单元的防护单元,并装有绝热装置。
3.加热单元采用双热面加热器冷板与双热面对称布置,根据试件的厚度设定移动冷板的空间将被测试件垂直放置在两个相互平行具有恒定温度的平板中,在稳定状态下,试件中心测量部分具恒定热流,通过测定稳定状态下流过计量单元的一维恒定热流Q、计量单元的面积A、试件冷、热表面的温度差△T,可以计算出试件的热阻R,根据试件厚度,就可以准确计算出试件的导热系数入的值。
