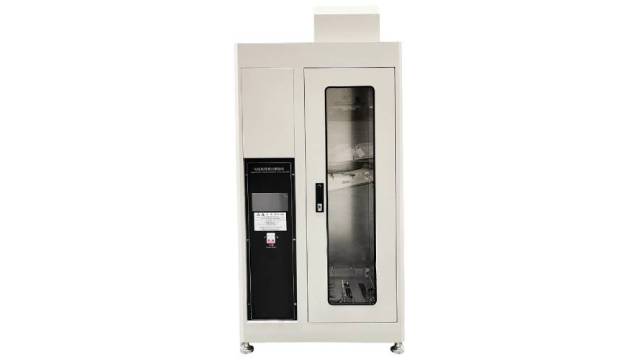

单根电线电缆垂直燃烧测试仪是标准集团(香港)有限公司自主研发生产的测试设备，主要针对导体直径大于0.8mm或截面积不小于0.5mm2的单根电线电缆的可燃性能进行评定，适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、电气连接件和辅件等电工电子产品及其组件部件的研究、生产和质检部门。

标准集团(香港)有限公司作为一家集研发、制造、销售、培训、服务于一体的现代技术企业，致力于将更多检测仪器输送市场，提供纺织类、皮革类、燃烧类、汽车内外饰件、材料日晒气候老化等等检测试验仪器，更可接受非标定制，购买前均可按照客户的要求进行针对性试验，确保所购仪器适用。

适用标准：

GB/T 18380.1-2001 电缆在火焰条件下的燃烧试验 1部分：单根绝缘电线或电缆的垂直燃烧试验方法

GB/T 18380.11-2022 电缆和光缆在火焰条件下的燃烧试验 第11部分：单根绝缘电线电缆火焰垂直蔓延试验

GB/T 18380.12-2022 电缆和光缆在火焰条件下的燃烧试验 第12部分：单根绝缘电线电缆火焰垂直蔓延试验 1kW预混合型火焰试验方法

GB/T 18380.22-2008 电缆和光缆在火焰条件下的燃烧试验.第22部分:单根绝缘细电线电缆火焰垂直蔓延试验.扩散型火焰试验方法

IEC 60332-1-2:2025 着火条件下电缆和光缆的试验第1-2部分:单根绝缘电线或电缆的垂直火焰传播试验1kW预混合火焰的程序

GB/T 19666-2019 阻燃和耐火电线电缆通则

主要参数：

1.燃气流量：0-1L/min，精度0.2L(浮子流量计)(有更高精度的流量计可选择，详询销售)

2.空气流量：1.5-15L/min，精度0.5L(浮子流量计)(有更高精度的流量计可选择，详询销售)

3.火焰校准装置：10g铜头从100℃升温到700℃时间为46s±6s

4.燃烧器：内径Φ12mm±0.5mm

5.试验倾角：45°式样横梁可前后移动，根据式样粗细调节与本生灯的位置

6.火焰高度：20mm±2mm到190mm±1mm可调

7.施焰时间：0-999.9s±0.1s可调

8.燃烧气体：95%丙烷气，也可采用液化石油气代替(注：气源和链接头用户自备)

9.电线电缆试验长度：600±25mm

试样安装：

1、将试样垂直固定在燃烧仪的上、下夹具中，确保试样垂直度(用水平仪校准)，避免弯曲或倾斜。

2、若标准要求，在试样下端悬挂规定重量的重物(如150g±10g)，模拟实际安装时的张力(不拉伸试样)。

3、调整燃烧器位置：使燃烧器喷嘴中心与试样标记的起始点对齐，距离通常为10mm±1mm，火焰垂直向上作用于试样(部分标准可能要求倾斜角度，需按规定调整)。

4、关闭燃烧箱门，确保箱内封闭(避免外界气流干扰)，打开排烟系统(维持微负压，不影响火焰稳定性)。

燃烧试验过程：

1、点火与火焰稳定

点燃燃烧器，调节燃气和空气流量，使火焰形态、高度、温度稳定在标准规定值，持续稳定至少1min。

2、施加火焰

启动计时器，将燃烧器移至试样下方(按预设位置对准)，开始对试样施加火焰，记录火焰作用时间(如30s±1s、60s±1s，根据标准设定)。

试验过程中通过观测窗口观察试样燃烧状态(如火焰蔓延方向、是否产生滴落物、脱脂棉是否被引燃)。

3、移除火焰

达到规定的火焰作用时间后，迅速将燃烧器移离试样(或关闭燃气)，同时启动另一计时器，记录余焰时间(试样脱离火焰后，火焰持续燃烧的时长)。

4、记录关键参数

当余焰熄灭后，立即记录余焰停止时间;若试样仍有灼热发光现象，继续记录余辉时间(灼热持续的时长)。

观察并记录：

(1)火焰是否蔓延至试样上端的夹具(若蔓延超过规定距离，需记录具体位置)。

(2)燃烧滴落物是否引燃下方的脱脂棉(若引燃，需记录时间)。
