1范围
    本标准规定了聚丙烯和聚乙烯类土工布及其有关产品抗氧化性能的试验方法。
2引用标准
    下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
    GB/T 3923.1-1997纺织品织物拉伸性能第1部分:断裂强力和断裂伸长的测定条样法
    GB 6529-1986纺织品的调湿和试验用标准大气
    GB/T 13760-1992土工布的取样和试样准备
    GB/T 14798-1993土工布鉴别标志
3原理
    试样悬挂于常规的试验室用非强制通风烘箱中，在规定温度下放置一定的时间，聚丙稀在110℃下进行加热老化，聚乙烯在100℃下进行加热老化。将对照样和加热后的老化样进行拉伸试难，比较它们的断裂强力的断裂伸长。
4仪器和设备
    恒温非强制通风烘箱，烘箱上应有可调节的通风口。箱内有足够的空间供悬挂试样，试样的总体积不超过烘箱内空间体积的10%。烘箱内应保持设定的温度，温度精度为±1℃
    试样用耐热的夹具夹持，悬挂于烘箱内，试样间有至少10mm的间隔。试样离烘箱壁的距离至少100mm。
5试样
    5.1取样
    产品必须在生产24h以后再做试验，按GB/T 13760的规定取样。
    5.2试样的数量和尺寸
    从样品上剪取两组试样，一组用作加热老化的老化样;一组用作对照样。每组纵、横向各取5块试样。每块试样的尺寸至少300mm x 50mm。机织物每块试样的尺寸至少300mm x 60mm。土工格栅试样在宽度上应保持完整的单元，在长度方向应至少有三个连接点，试样的中间有一个连接点。
    注:建议多老化几块试样，作为机械性能试验失败时的备用样。
6调湿
    试样在烘箱内老化前不需调湿。由于耐热试验过程中试样可能产生收缩，所以应将对照样在烘箱内相同温度下放置6h。进行拉伸性能试验前，按GB 6529的规定对老化样和对照样进行调湿。
7试验步骤
    7.1试样为机织物时，需数经、纬向5Omm间的纱线根数，并分别记录为n1和n2。
    7.2设定烘箱温度:聚丙烯为110℃;聚乙稀为100℃。
    7.3当烘箱温度稳定后，把夹持在夹具上的试样悬挂在烘箱内部，试样间彼此不接触。试样距烘箱壁的距离至少100mm。
    7.4对于起加强作用的土工布试样，或者使用时需要长时间拉伸的试样，聚丙烯需在烘箱内老化28d;聚乙稀老化56d。对于用作其他方面的土工布，聚丙烯需老化14d;聚乙烯老化28d。
    对照样应在相同温度的烘箱中放置6h。定时记录试验温度。
    7.5拉伸性能测定
    当规定的时间结束后，把试样取出，按GB 6529的规定调湿试样。
    接GB/T 3923.1测定拉伸性能，采用100mm/min的拉伸速率。对于机织物，从条样的两侧拆除相均值，对照样记为Fc，老化样记为Fe;计算断裂伸长的平均值，对照样记为ξc，老化样记为ξe。如果其中一块试样的拉伸试验无效，则在相同方向上再取一块试样进行试验。
    注:实际经验表明，为了取得较好的重现性，应注意以下几点:
    a)把试样放在烘箱的中部。
    b)烘箱周围应避免通风;
    c)每次试验前，要清洁烘箱和夹具上的残留物;
    d)聚合物(例如聚丙烯)的热氧化作用可能会释放出有催化作用的物质。因此，不同稳定性的聚合物不应在同一时间、同一烘箱中试验，除非是土工布复合材料。
8试验结果
按式(1)计算强力保持率，精确至一位小数。

式中:RF——样品的强力保持率，%;
     Fe——老化样的平均断裂强力，N;
     Fc——对照样的平均断裂强力，N。

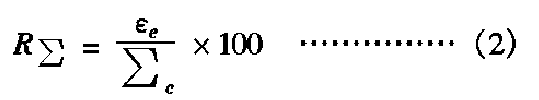

按式(2)计算断裂伸长的保持率，精确至一位小数。

式中:Rξ——样品的断裂伸长的保持率，%;
     ξe——老化样的平均断裂伸长，mm;
     ξc——对照样的平均断裂伸长，mm。
9试验报告
试验报告应包括下列内容:
a)试验是按本标准进行的;
b)样品的标识(根据GB 14798);
c)试验开始日期;
d)老化试验的时间;
e)所用烘箱的型号;
f)烘箱温度和最大偏差;
g)温度对对照样的影响;
h)强力保持率}F;
i)断裂伸长保持率尺;
j)任何偏离本标准的细节。
